Електроний контролер тиску EPC-2 регулювання тиску виключення

1520

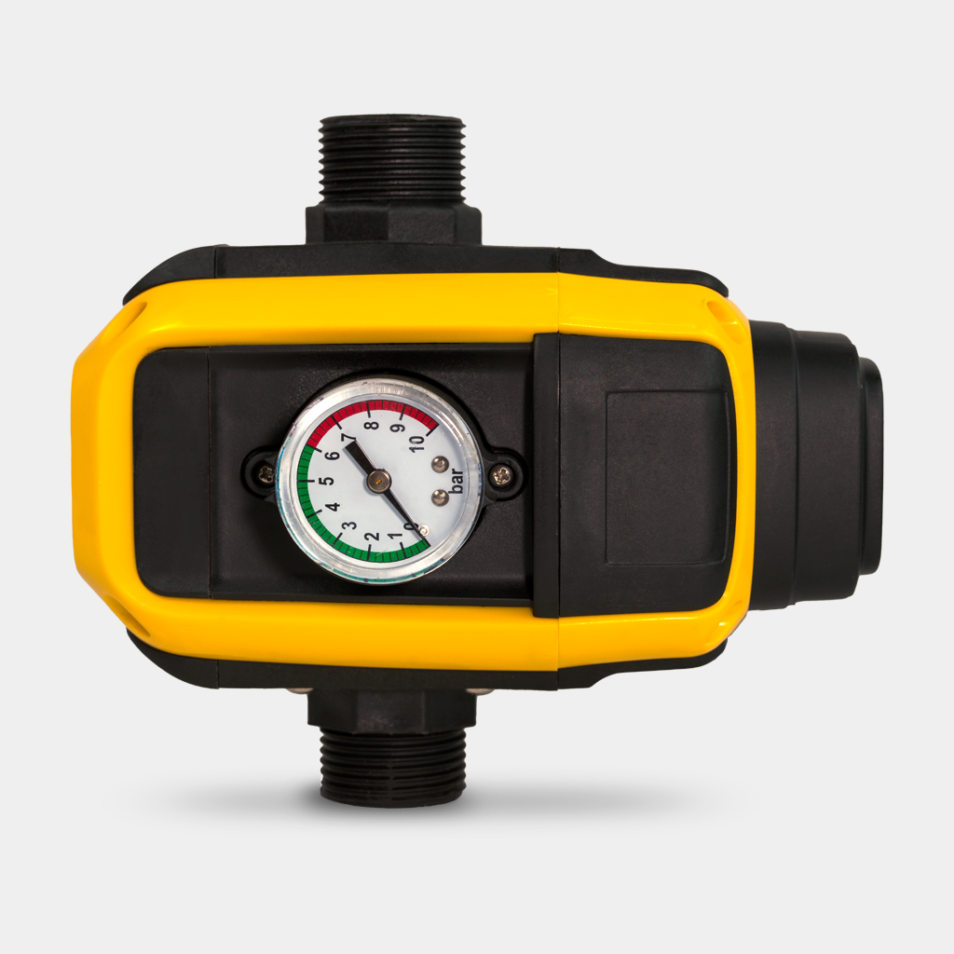

  • Манометр
  • Кабель 1 м з вилкою
  • Кабель 0.5 м з розеткою
  • Тиску включення, заводські налаштування (регулюється гвинтом великої пружини): 1,5 bar
  • Максимальна сила струму: 10A, >10A через реле
  • Напруга: 110 / 230 V
  • Частота 60 / 50 Hz
  • Максимальний робочий тиск 10 bar
  • Максимальна протока води 80 л/хв
  • Підключення: 1″ різьблення зовнішнє
  • Гарантія 2 роки!

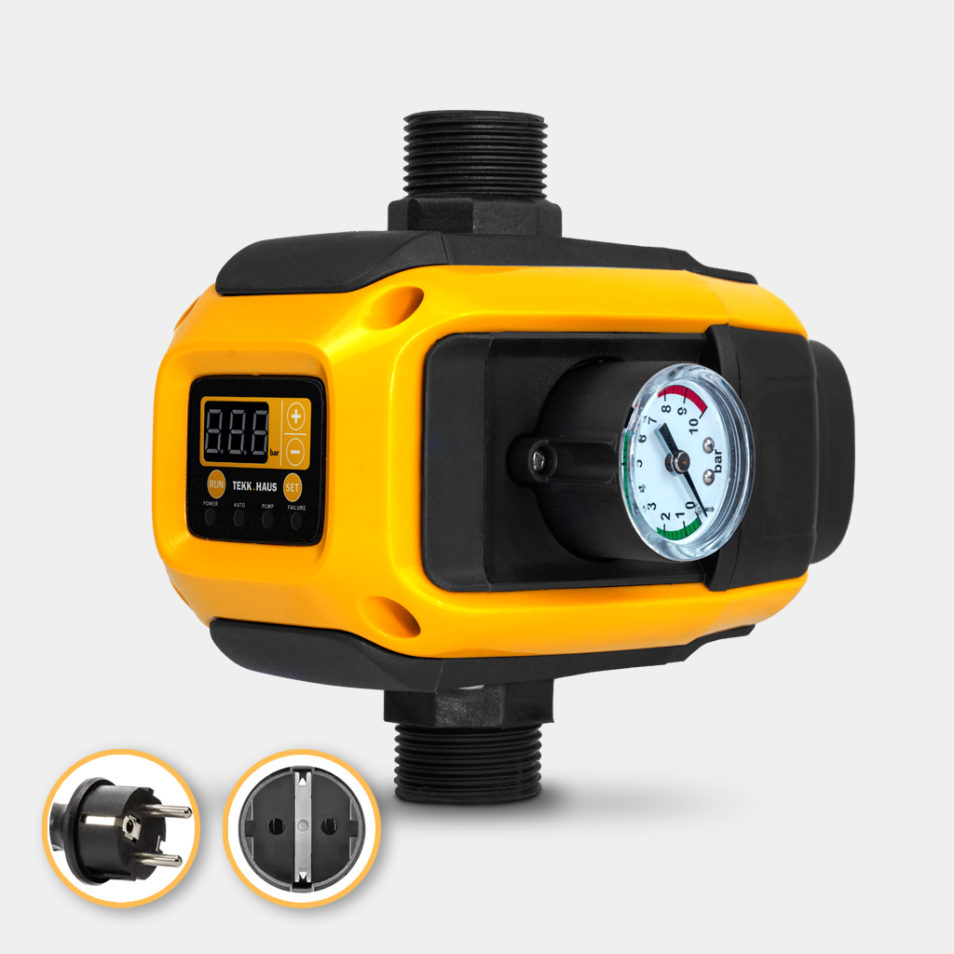

Пресконтроль або Автоматичний контролер тиску EPC-2. З електронним регулюванням тиску включення та відключення.

Контролери тиску від компанії TEKK HAUS, застосовується для автоматизації систем побутового водопостачання, автоматично підтримуючи постійний тиск і тиск води в системі.

Зверніть, будь ласка, увагу – відключення електронасоса відбувається за значенням тиску. При припиненні водорозбору (Ви закрили водопровідний кран) відключення електронасоса контролером відбувається одразу при досягненні значення тиску який був виставленний при налаштуванні.

Основні функції:

Здійснює автоматичне керування увімкненням та вимкненням електронасоса, а отже, подачею води.

Захист від “сухого ходу” – після того, як припиниться надходження води на всмоктувальній магістралі (аварійний витік, закінчилася вода в свердловині та ін.) Контролер через 15-30 секунд зупинить електронасос.

Перезапуск автоматичного насоса кожні 15 хвилин.

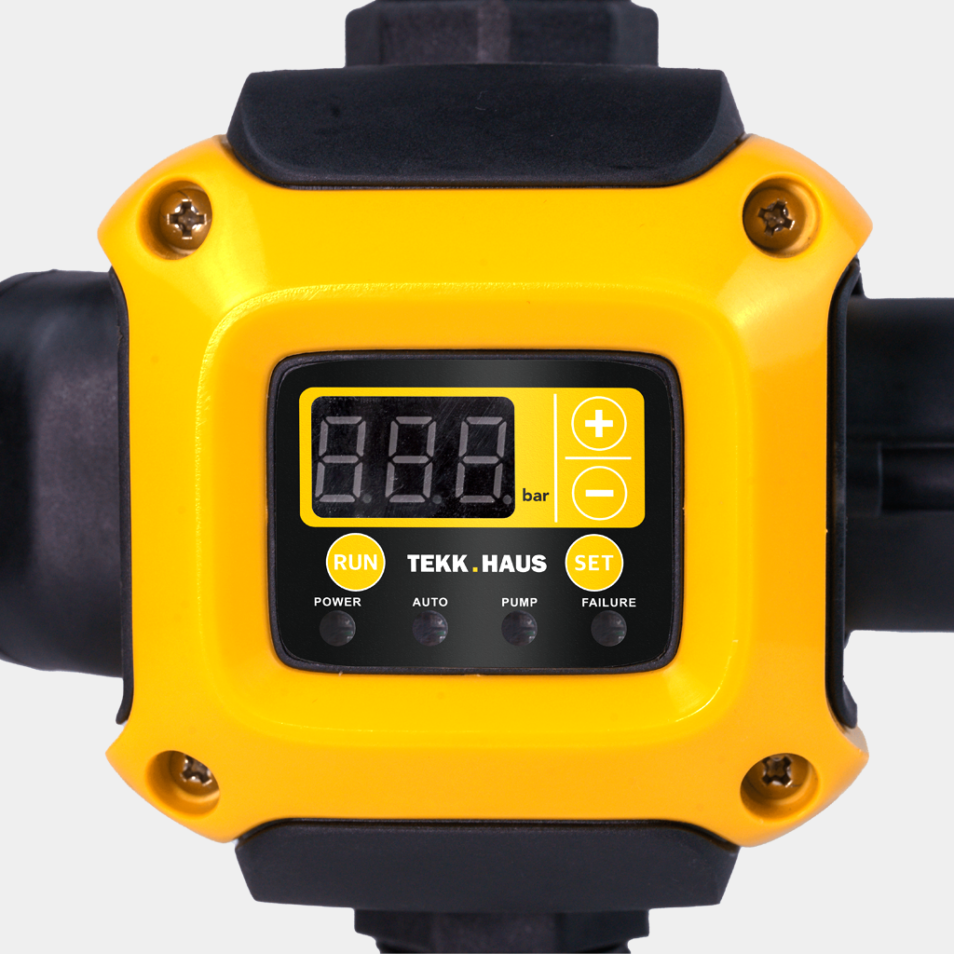

Цирфовий екран

000 Вказує на тиск у реальному часі;

L00 Вказує на значення початкового тиску (тиск включення насоса);

H00 Вказує верхнє граничне значення тиску (тиск вимкнення насоса);

P00 Вказує кінцеве значення тиску;

A00 Означає вхід у ручний режим;

A01 Означає вхід в автоматичний режим;

-00 Означає час відкладеного старту;

000 Вказує на тиск у реальному часі;

L00 Вказує на значення початкового тиску (тиск включення насоса);

H00 Вказує верхнє граничне значення тиску (тиск вимкнення насоса);

P00 Вказує кінцеве значення тиску (захист від перевищення тиску);

A00 Означає вхід у ручний режим;

A01 Означає вхід в автоматичний режим;

-00 Означає час відкладеної зупинки, після досягнення тиску виключення H00 – пресконтроль чекає від “-00” сек до “-99” сек та вимикає насос ;

00 Налаштування захисту від сухого ходу.
a. При налаштуванні “00” захист від сухого ходу ВІДСУТНІЙ
b. При від “01” сек до “240” сек пресконтроль вимикає насос при відсутності води через налаштований проміжок часу (01-240 секунд);

Кнопка Запуск (RUN)
Натисніть цю кнопку, коли водяний насос зупинено, щоб вручну запустити водяний насос;

Індикатор Мережа (POWER)
Світиться індикатор: це означає, що електроживлення системи в нормі

Індикатор Авто (AUTO)
Індикатор горить: це означає, що керування насосом знаходиться в автоматичному режимі, і в цьому режимі є функція подачі води під низьким тиском;

Індикатор не світиться: це означає, що керування насосом знаходиться в ручному режимі, і початковий тиск має бути встановлений вручну.

Індикатор Насос (PUMP)
Світиться індикатор: це означає, що насос працює;

Індикатор не світиться: це означає, що насос зупинено;

Індикатор Помилка (Failure)

Індикатор не горить: це означає, що з джерелом води все гаразд;

Миготливий індикатор означає відключення через відсутність води, самозапуск через регулярні проміжки часу;

Кнопка Установка (SET)
Зберегти поточний параметр та перейти до наступного параметра;

Кнопка (-)
Параметр може бути зменшено;

Кнопка (+)
Параметр може бути збільшено;



Налаштування

1. Натисніть кнопку вгору або вниз. (+) (-)

Цифри на панелі почнуть блимати, контролер переходить у стан налаштування параметрів.

– Початковий тиск (LOO)
– тиск верхньої межі (H00)
– максимальний тиск (тиск при максимальному натиску) (P00)
– значення автоматичного/ручного налаштування (A01/А00)
– час відкладеної зупинки після досягнення тиску H00 (-00)
– Налаштування захисту від сухого ходу (00).
а. При 00 захист від сухого ходу ВІДСУТНІЙ!
б. При від 01 сек до 240 сек пресконтроль вимикає насос при відсутності води через налаштований проміжок часу (01-240сек);

Натисніть клавішу (+) щоб збільшити параметр

Натисніть клавішу (-) щоб зменшити параметр

Після налаштування ви можете коротко натиснути

клавішу (SET) або почекати 8 секунд, щоб зберегти дані та вийти з екрана налаштування, та увійти у звичайний робочий екран.

2. Коли значення автоматичного налаштування дорівнює (А00), це означає, що поточне керування знаходиться в ручному режимі;

Коли значення автоматичного налаштування дорівнює (А01), це означає, що поточне керування знаходиться в автоматичному режимі;

3. Цей контролер має функцію пам’яті під час вимкнення живлення.

Після встановлення тиску запуску або робочого режиму, контролер пам’ятатиме встановлене значення навіть після вимкнення живлення.

І при відновленні живлення немає потреби налаштовувати його повторно.

4. Натиснути та утримувати кнопку ПУСК (RUN) та кнопку Встановити (SET) одночасно, щоб зберегти поточне значення тиску як максимальне.
(RUN)+(SET)

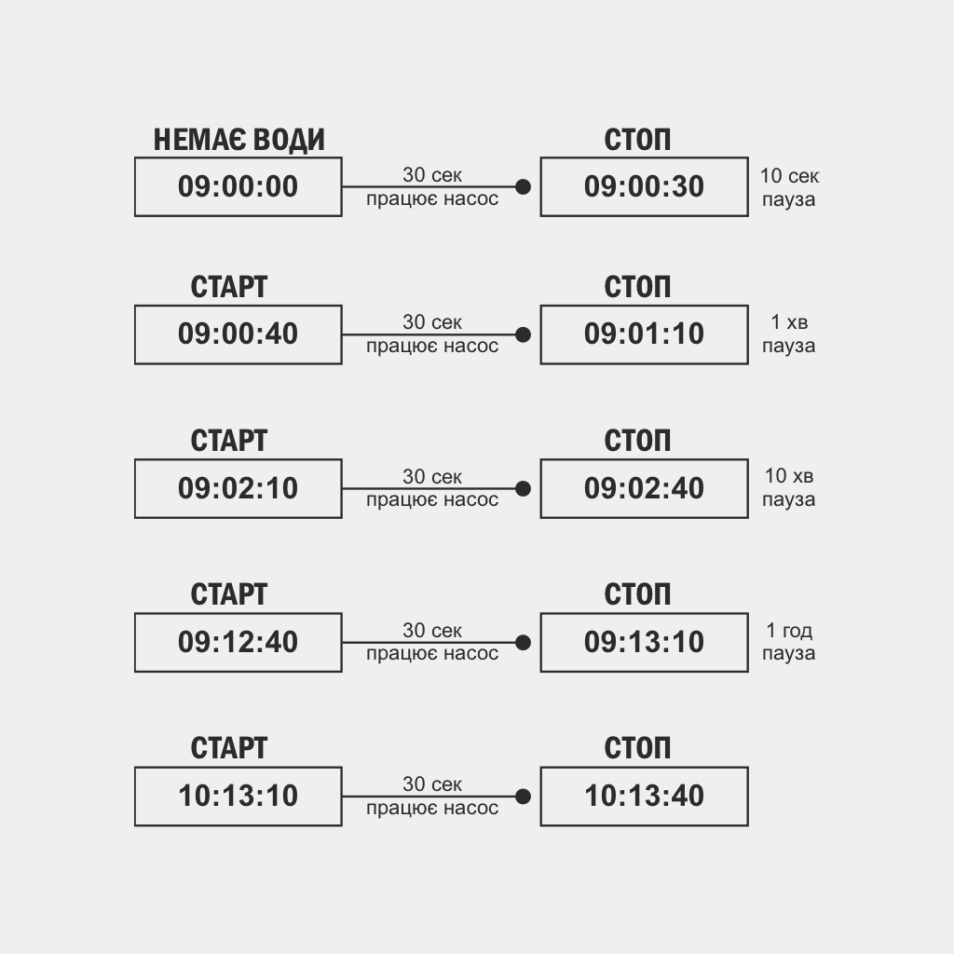

5. Коли блимає індикатор Помилка (Failure), це означає, що водяний насос буде включатися автоматично через 10 секунд, 1 хвилину, 10 хвилин, а потім через 1 годину поки не закачає воду.

Насос також можна запустити примусово натиснувши кнопку (RUN)



Інструкція з монтажу та експлуатації пресконтроля EPC-2. TEKK HAUS. Закачати PDF

youtube канал tekk haus насосы



Подивись відеоогляд насосного обладнання TEKK HAUS

Додаткова інформація

Вага 1.40 кг
