Як встановити глибинний насос у свердловину? Ч.2

Облаштування оголовка свердловини

Після того, як ви успішно опустили глибинний насос на розрахункову глибину, необхідно правильно завершити облаштування системи на поверхні. Цей етап є критично важливим не лише для захисту свердловини від забруднень та промерзання, а й для коректної роботи автоматики. Зокрема, саме на цьому етапі готується база для підключення таких елементів, як реле тиску, що забезпечує стабільну роботу всієї мережі. Правильне завершення монтажних робіт значно спростить майбутнє обслуговування та гарантує надійність водопостачання.

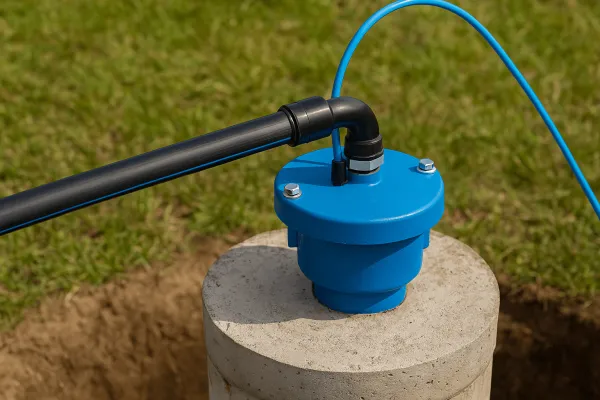

Герметизація гирла: монтаж оголовка

Надійний спосіб завершити процес та встановити глибинний насос у повністю захищену систему — це герметизація гирла. Для цього використовують спеціалізований оголовок (пластиковий або металевий), який виконує функцію кришки та запобігає потраплянню поверхневих вод та сміття.

Стандартна конструкція оголовка забезпечує:

• Герметичний вивід водопідйомної труби та електрокабелю за допомогою гумових ущільнень.

• Точку підключення водопроводу до загальної системи.

• Кріплення страхового троса (навантаження від насоса переноситься на оголовок).

• Вентиляційний отвір та ревізійний люк.

Під час монтажу оголовка обов’язково переконайтеся, що всі ущільнювачі щільно прилягають до кабелів і труб, гарантуючи повну герметичність.

Забезпечення захисту від промерзання

У регіонах із суворими зимами неможливо встановити глибинний насос надійно без плану захисту від замерзання. Існує два основні шляхи вирішення:

1. Кесон: Це герметична камера, що монтується над гирлом нижче рівня промерзання ґрунту (зазвичай на глибині 1,2–1,8 метра). Усередині кесона розміщують гідроакумулятор, фільтраційні елементи та автоматику, захищаючи їх від низьких температур.

2. Свердловинний адаптер: Якщо ви не плануєте використовувати кесон, можна застосувати адаптер. Цей пристрій герметизує гирло і дозволяє вивести водогінну трубу нижче критичної глибини промерзання, прокладаючи її в утепленій траншеї до будинку.

Для додаткової впевненості у захисті від холоду можна використовувати гріючий кабель, укладаючи його вздовж водопроводу та всередині оголовка, що забезпечить підтримку позитивної температури навіть у найсильніші морози.

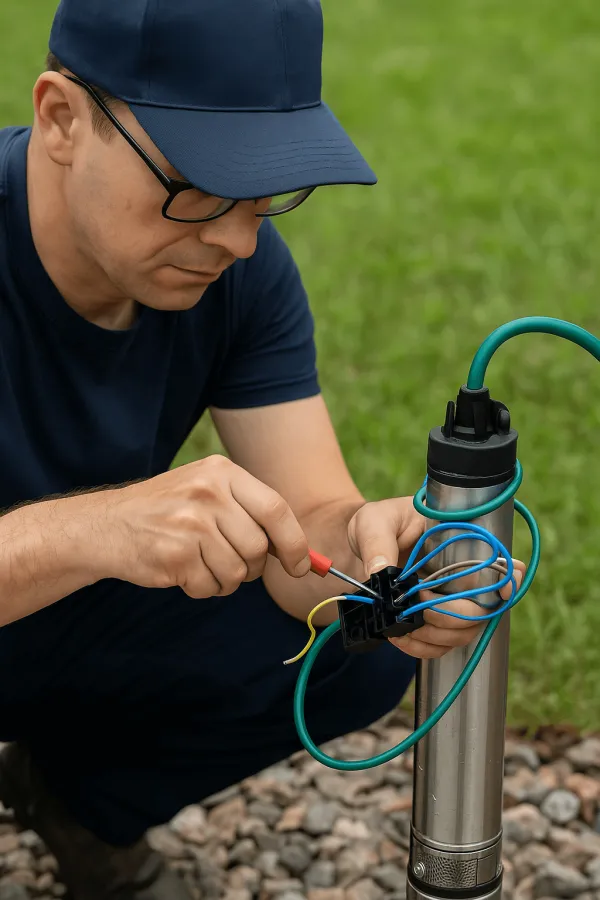

Підключення електрики: Фінальні кроки, щоб встановити глибинний насос.

Надійність роботи вашого глибинного насоса безпосередньо залежить від правильно організованої електричної частини та встановлення захисної автоматики.

Вибір електрокабелю диктується потужністю насосного агрегату та загальною довжиною лінії. Для побутових моделей потужністю до 1 кВт, що працюють на відстані до 50 метрів, зазвичай достатньо перетину 1,5–2,5 мм2. У випадках, коли насос потужніший або кабель прокладається на більшу відстань, необхідно застосовувати товстіші провідники (4–6 мм2). Завжди використовуйте спеціалізований водостійкий кабель, призначений для тривалої експлуатації у водному середовищі.

Комплекс захисної автоматики

Для запобігання пошкодженню електродвигуна, необхідно інтегрувати повний комплекс захисної автоматики:

Якщо ваш насос уже обладнаний сучасним пультом керування, він, імовірно, містить більшість цих функцій. У такому випадку достатньо підключити пульт відповідно до інструкції виробника.

Заземлення та норми електробезпеки

Особлива увага приділяється заземленню системи: усі металеві елементи обладнання мають бути надійно з’єднані з контуром заземлення будівлі або окремим заземлювачем. Опір заземлення не повинен перевищувати 30 Ом.

Усі електричні з’єднання повинні відповідати високим вимогам безпеки: використовуйте клемні колодки або спеціалізовані з’єднувачі. Місця комутації рекомендується розміщувати у герметичних розподільчих коробках. Електричний щит з автоматикою слід монтувати у сухому місці; якщо він розміщується в кесоні, його виконання має мати ступінь захисту не нижче IP54 (вологозахист).

Підключення до системи водопостачання

Після успішного занурення насоса та монтажу оголовка настає етап інтеграції нового джерела у загальну систему водопостачання вашого будинку. Правильне підключення — запорука стабільної подачі води та максимального терміну служби обладнання.

Фундаментальним компонентом системи є гідроакумулятор. Його основні функції: компенсація гідроударів, створення необхідного запасу води під тиском та суттєве зменшення частоти ввімкнення-вимкнення насоса. Для стандартного приватного будинку зазвичай достатньо об’єму 50–100 літрів (варто пам’ятати, що корисний об’єм становить близько 30% від загального).

Гідроакумулятор працює в парі з реле тиску, яке автоматично керує насосом. Стандартні налаштування: увімкнення при $1,4–1,6\text{ бар}$ та вимкнення при $2,8–3,0\text{ бар}$. Ці параметри можна коригувати залежно від вимог насоса та системи.

Для захисту від надлишкового тиску встановлюється запобіжний клапан, який спрацьовує при тиску, що на 10–15% перевищує максимальний робочий тиск системи (наприклад, $3,3–3,5\text{ бар}$ при робочому $3\text{ бар}$). Контроль тиску здійснюється за допомогою манометра, який найкраще розмістити після гідроакумулятора.

Прокладання трубопроводів та захист від холоду

Монтаж трубопроводу від свердловини до будинку необхідно виконувати з урахуванням кліматичних умов. У холодних регіонах труби (найкраще ПНД діаметром $25–32\text{ мм}$, розраховані на $\ge 10\text{ атм}$) прокладаються нижче глибини промерзання ґрунту (типово $1,2–1,8\text{ м}$) або із застосуванням додаткової теплоізоляції та гріючого кабелю.

Багаторівнева фільтрація води

Якість води зі свердловини часто вимагає доочищення. Мінімальна система фільтрації має включати:

• Фільтр грубої очистки (100–300 мкм): Видалення піску та великих механічних частинок.

• Фільтр тонкої очистки (20–50 мкм): Видалення дрібних завислих часток.

• Спеціалізовані фільтри: Знезалізувач (при вмісті заліза $>0,3\text{ мг/л}$) та пом’якшувач (при високій жорсткості $>7\text{ мг–екв/л}$).

Усі фільтри монтуються послідовно (від грубої до тонкої очистки), при цьому для зручності обслуговування рекомендується передбачити байпасні лінії.

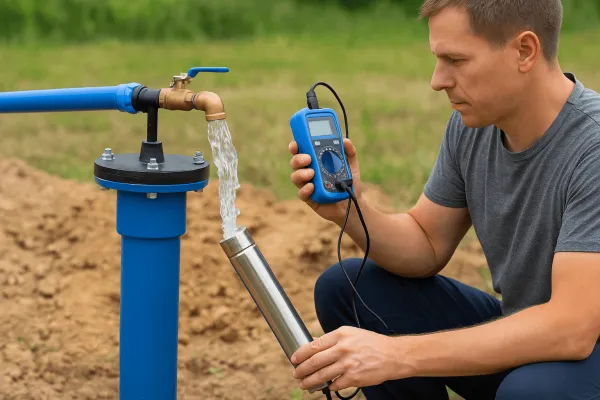

Глибинний насос. Запуск та тестування системи

Після того, як ви успішно завершили всі монтажні роботи, настав найвідповідальніший етап — перший запуск. Правильне введення системи в експлуатацію запобігає пошкодженню обладнання та підтверджує, що ви змогли встановити глибинний насос максимально ефективно.

Перед тим, як подати живлення, обов’язково виконайте такі контрольні дії:

• Електрика: Ретельно перевірте всі електричні з’єднання на відповідність нормам.

• Гідравліка: Переконайтеся, що всі запірні крани на напірній магістралі повністю відкриті.

• Заповнення: Заповніть водою сам глибинний насос та водопідйомну трубу (якщо це вимагає конструкція агрегату).

• Гідроакумулятор: Перевірте тиск повітря у баку; воно повинно бути на 10-15% нижчим за встановлений поріг увімкнення насоса.

Перший запуск та контроль тиску

Рекомендується розпочинати роботу насоса в ручному режимі. Уважно спостерігайте за показаннями манометра та прислухайтеся до роботи двигуна. Подача води має розпочатися протягом перших 1-2 хвилин. Якщо вода не надходить, негайно вимкніть насос, щоб уникнути роботи «всуху»!

При нормальному функціонуванні тиск у системі почне зростати до моменту автоматичного відключення на реле тиску. Після вимкнення насоса, відкрийте кран, щоб перевірити напір.

Діагностика та усунення несправностей

Необхідно проконтролювати роботу автоматики, спостерігаючи за циклом увімкнення-вимкнення при витраті води. Насос має вмикатися, досягаючи нижньої межі тиску, та вимикатися, досягаючи верхньої. Паузи між циклами потрібні для використання запасу води в гідроакумуляторі.

Після усунення всіх проблем, система має стабільно пропрацювати у тестовому режимі щонайменше 2–3 години. Переконайтеся, що відсутні протікання, тиск стабільний, а температура двигуна не перевищує 70∘C. Це підтвердить, що ви успішно та якісно встановили глибинний насос.
